非小号app北辰网络耦合器ETH-NAT新增一键配置和通讯测试功

　　基于BCDevice工具实现北辰NAT模块快速设置和通讯测试功能，北辰免费提供BCDevice配置工具，无需安装运行即可实现ETH-NAT的搜索、设置、运行诊断和通讯测试等功能，使用起来十分方便。

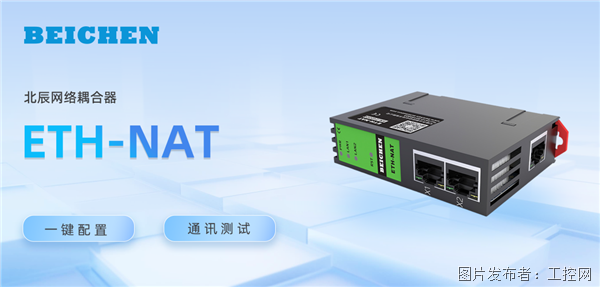

　　ETH-NAT适用于所有网口PLC（TCP/UDP协议）以太网通讯和数据采集，用于IP地址转换，兼有跨网段和透明传输的功能。车间多个设备，如果具有相同的IP地址，则可以统一成同网段不同的IP地址，进行数据采集。

　　ETH-NAT可以同时实现NAT的地址转换的功能，即可将LAN1所连PLC设备，映射到LAN2口的任意IP地址，解决了现场设备无法修改IP地址的问题。

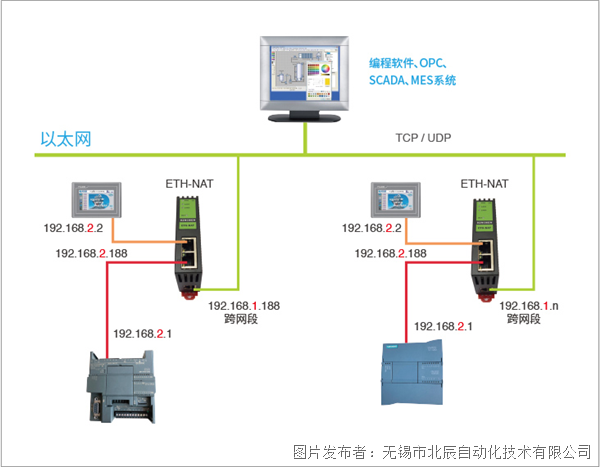

　　如图所示，西门子PLC的IP重复，通过ETH-NAT模块后，可转换到任意网段的IP地址。

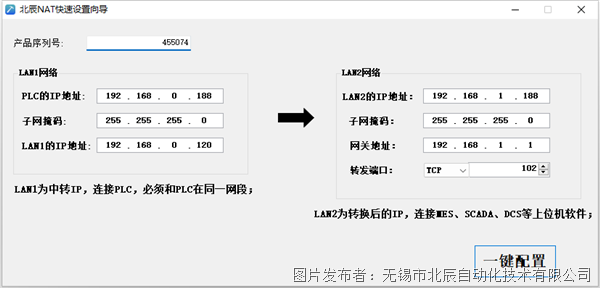

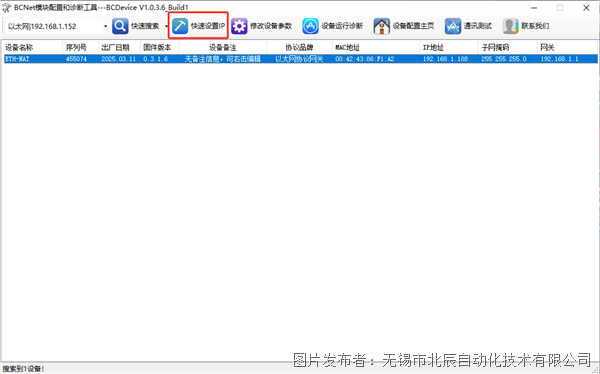

　　2、在跳出的窗口“北辰NAT快速设置向导”中，设置LAN1和LAN2网络的IP，实现PLC的IP地址NAT映射；

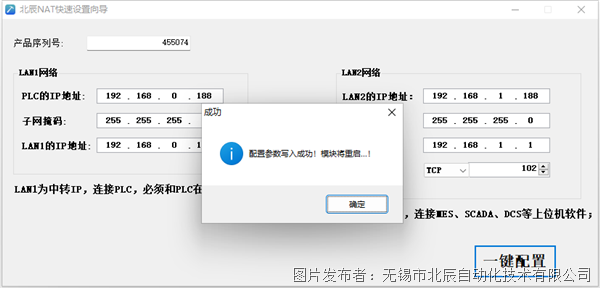

　　① LAN1网络：需要填入PLC的IP地址、子网掩码和LAN1的IP地址，其中LAN1的IP地址必须和PLC在同一网段；② LAN2网络：需要填入LAN2的IP地址、子网掩码、网关地址和转发端口，LAN2的IP为PLC转换后的IP地址，用于被上位机连接访问；③ 一键配置：一键下发配置，参数将保存在模块中，模块并重启。

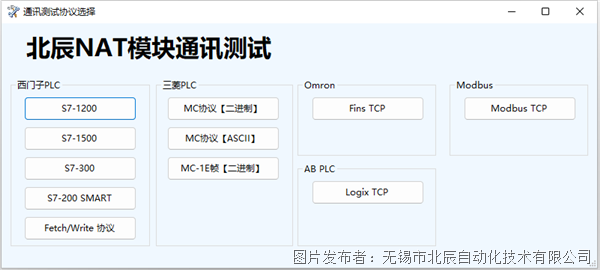

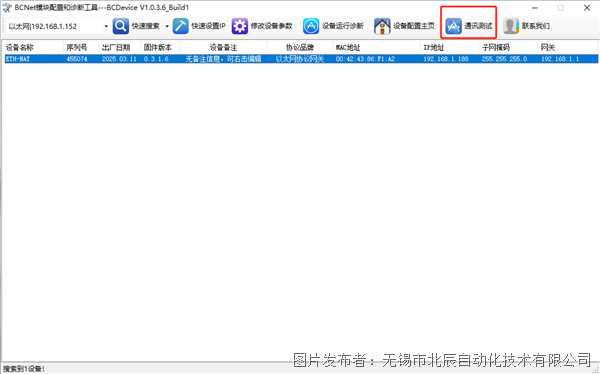

　　2、在跳出的窗口“北辰NAT模块通讯测试”中，选择实际LAN1口连接的PLC类型，根据PLC类型可确定通讯协议。本通讯测试工具BCDevice提供了西门子、三菱、欧姆龙、罗克韦尔等PLC和ModbusTCP通讯协议的选择。本示例选择西门子PLC中的S7-1200的S7协议通讯；

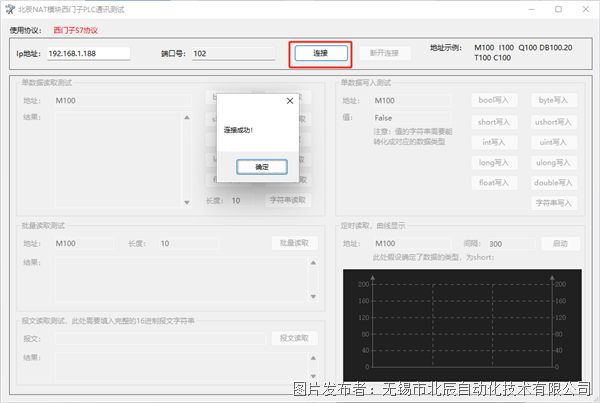

　　3、在“北辰NAT模块西门子PLC通讯测试”窗口中，填入IP地址，点击“连接”，连接上PLC后会跳出“连接成功！”提示框；

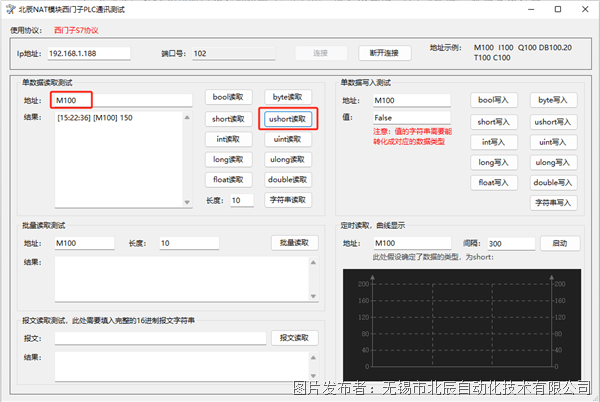

　　4、在“单数据读取测试”中，数据地址填入M100，点击“ushort读取”，读取成功将返回M100的ushort值为150；

　　5、在“批量读取测试”，数据地址填入M100，长度填入10，点击“批量读取”，读取成功将返回MB100开始的10个字节数据，显示方式为16进制；

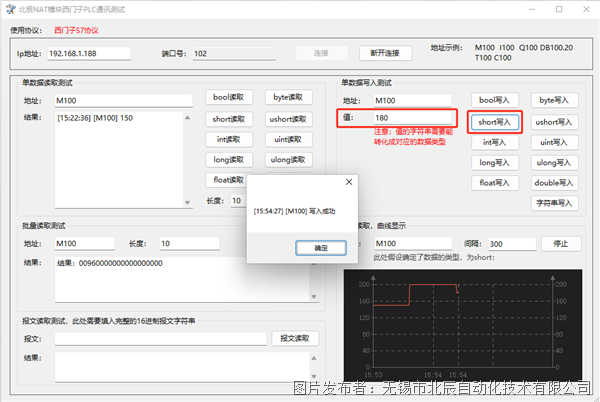

　　6、在“单数据写入测试”中，数据地址填入M100，值填入180，点击“short写入”，写入成功后跳出“M100写入成功”提示框；

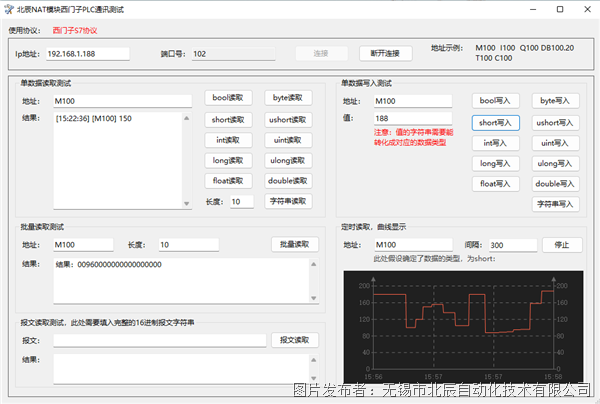

　　7、在“定时读取，曲线显示”中，数据地址填入M100，间隔填入300mS，点击“启动”，则会对M100的值进行300mS间隔的读取，读取值会以曲线变化的方式呈现；

　　BCDevice_V1036配置诊断工具，可快速配置（一键配置）PLC的IP地址的NAT映射，界面简单易懂，容易操作，非常方便现场工程师的配置。BCDevice_V1036还提供了多种协议的通讯测试，包含西门子PLC的S7协议通讯，三菱PLC的MC-3E帧【二进制】、MC协议【ASCII码】、MC-1E帧【二进制】协议通讯，欧姆龙PLC的FINS TCP协议通讯，AB PLC的LogixTCP协议通讯，以及通用的ModbusTCP协议通讯。根据实际连接的PLC型号和网口协议，选择对应的测试协议，可快捷地读取PLC的数据，以验证NAT映射后的IP地址通讯是否正常。无需依赖第三方软件即可轻松测试，十分的方便。
